SMNS低壓抽出式開關櫃

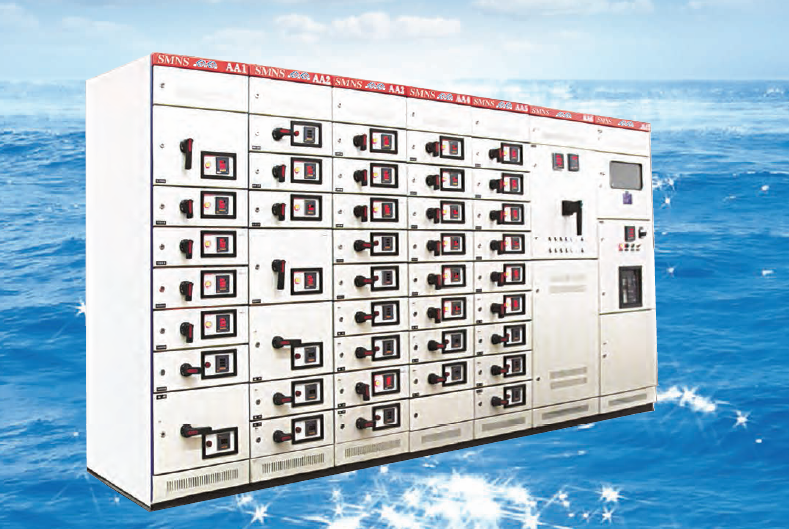

SMNS型低壓抽出式開關櫃(以下稱開關櫃)是我公司參考了瑞士ABB公司的MNS系列低壓開關櫃,并加以綜合改進後開發的,是目前國内較先進低壓抽出式開關設備。該産品均由标準化的、成系列的模塊組成,并且抽屜具有可靠的機械連鎖裝置,使用戶在使用時更安全、更可靠。本開關櫃适用于交流50(60)Hz、額定絕緣電壓和工作電壓爲380(400)V、660(690)V、額定電流5000A及以下三相(四)五線制的電力供電系統,可用于發電廠、變電所、工礦企業、大樓賓館、機場、碼頭以及廣播電視等通信中心,來作爲發電、輸配電、電能轉換及電能消耗設備的控制,并通過電容補償櫃對其主母線進行無功補償。

使用條件

1.    周圍空氣溫度不高于+40℃,不低于-5℃,并且24h内其平均溫度不高于+35攝氏度;

2.    周圍空氣相對濕度在最高溫度爲+40℃時不超過50%,在較低溫度時有較大的相對濕度,變化有可能會偶然産生适度的凝露;

3.    戶内使用,使用地點的海拔高度不得超過2000m;

4.    應安裝在無劇烈震動和沖擊,以及不使電器元件收到腐蝕的場所

技術數據


主電路方案

本開關櫃主電路方案共23組,44個規格,但不包括由于輔助電路控制與保護的變化而派生方案和規格。

結構特點

本開關櫃由于引進了瑞士ABB的先進技術,并在其原有基礎上加以技術改進,使其更符合我國國情。櫃體采用25mm爲模數的C型材通用連接件來組成各種得以滿足各種需求的櫃架結構和抽屜單元,在MCC櫃中大量采用高強度的阻燃型工程塑料組建,使其安全性能更可靠,同時加之将國外的功能闆加以改型,以200mm爲模數加以組合,使其更有利于PC櫃與MCC櫃混裝櫃體的設計需求,抽出單元與櫃體具有可靠的聯鎖裝置,以防止在開關通電狀态下帶負荷拉閘,提高了其安全性,另外該櫃體一般均采用冷軋鋼闆進行鈍化處理後組裝而成,也可根據用戶的不同需求采用敷鋁鋅鋼闆。

1.    開關櫃類型

a.受電、母聯櫃

b.動力中心櫃(PC)

采用國内外的各種類型的框架式斷路器如CW1(2)、SW1(2)或M、F系列斷路器進行配電。

c.電動機控制中心櫃(MCC)

由大小抽屜組裝而成,各回路主開關采用高分斷能力的塑殼斷路器或旋轉式帶熔斷器的負荷開關。

d.無功功率補償櫃

2.    抽屜類型

有四種尺寸都是以8E(200mm)高度,進行模塊化結構設計,其有效元器件安裝高度爲1800mm,使櫃體整體布局更合理,更美觀。



8E/4在8E高度空間平行組合4個抽屜單元



8E/2在8E高度空間平行組合2個抽屜單元



8E在8E高度空間組合1個抽屜單元



16E在16E(400mm)高度空間組合1個抽屜單元


3.    櫃體簡介

(1)    櫃體基本尺寸

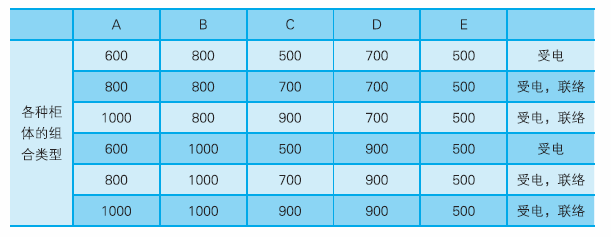

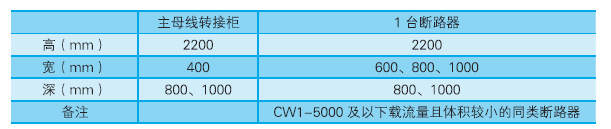

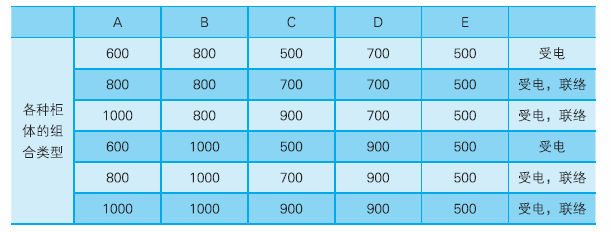

a.受電櫃及聯絡櫃


b.動力中心(PC)櫃

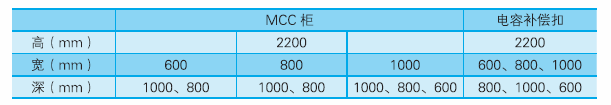

c.電動機控制中心(MCC)櫃及電容補償櫃


(2)櫃體分區設計

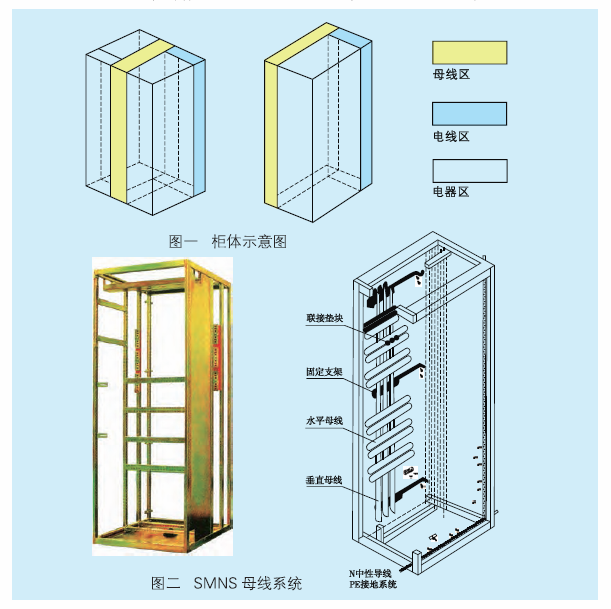

MCC櫃根據需要可組成單面操作櫃或雙面操作櫃,每一櫃體又固定分隔成三個小室。即主母線室、電器室和電纜室。(見圖一)

(3)安全保護系統

每櫃設有一塊阻燃型的高密度聚氨酯塑料功能闆,或經過電鍍的隔闆安裝在主母線室與電器室之間,其作用爲有效防止開關元件因故障引起的飛弧與母線之間短路造成的事故,使操作更安全。

上下層抽屜之間都有帶有通風孔的鍍鋅金屬底闆相隔離,較小的8E/4、8E/2抽屜其四周均爲阻燃型工程塑料件,對相鄰回路之間具有較強的絕緣隔離作用。

櫃内采用了多種塑料件組件以支撐帶電部分,這些組件要求是無鹵素的,并具有CTI300等級的防漏電性能。

(4)母線系統

開關櫃可配置二組主母線,安裝在開關櫃的後部母線室。二組母線可分别安裝在櫃後上部或下部。根據進線需要,上下二組母線可分别采用不同或相同截面的材料。二者既可單獨供電,也可并聯供電,也可作後備電源。

配電母線(垂直母線)組裝在阻燃型塑料功能闆中,二者貫穿整個裝置,安裝在櫃前底部及右側,各回路接地或接零都可就近聯接。整個母線系統安裝見圖二所示。框架結構件采用自攻螺釘聯接,具有較高的接地可靠性。(見圖二)

(5)抽屜的電氣和機械聯鎖

抽屜單元有可靠地機械聯鎖裝置,通過操作手柄控制,具有明顯的準備。合閘、試驗、抽出和隔離位置。

爲加強安全防範,操作手柄定位後可加上挂鎖,最多可加三把鎖。

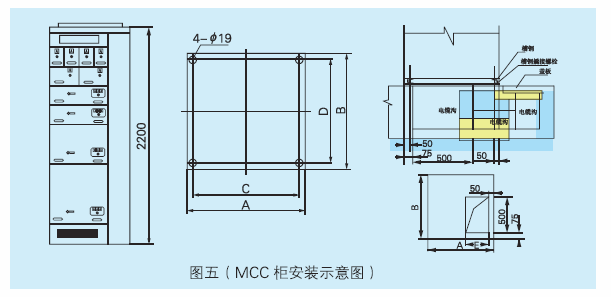

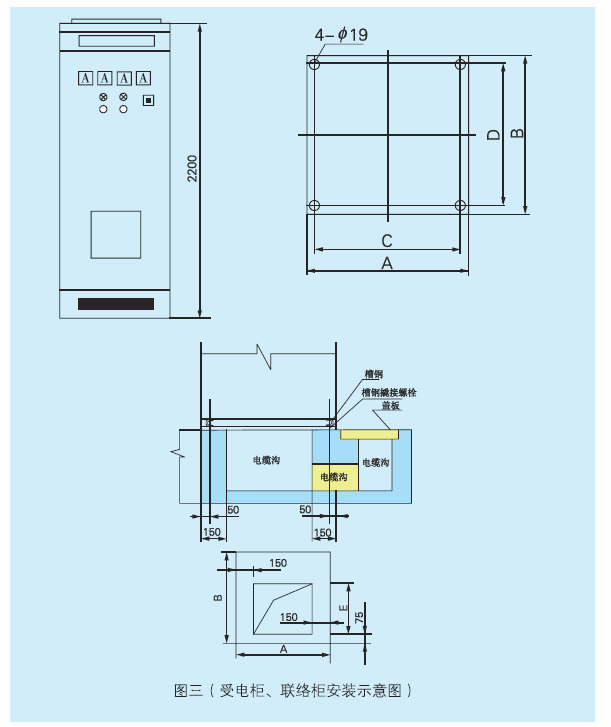

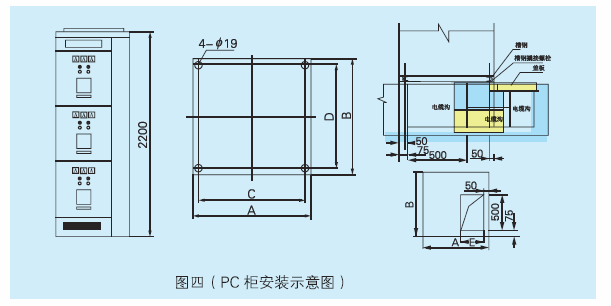

 開關櫃安裝示意圖
