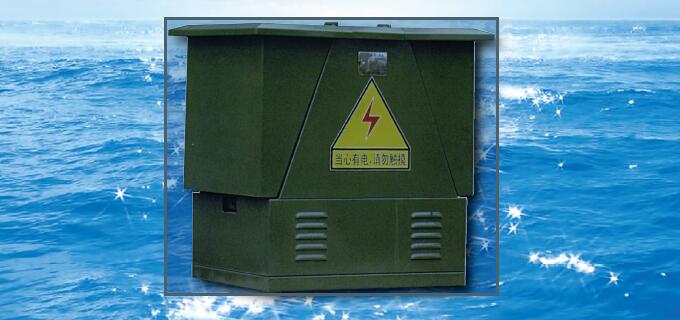

DFW高壓戶外電纜分接箱


  該系列電纜分接箱适用于交流50Hz,額定電壓12kV、電纜進出線的戶外配電網中,廣泛用于工業園區、居民小區、商業中心以及XXXXXX鐵路、港區、電站等配電網,特别适用城市電網改造工程。

  具有:1.全絕緣、全密封、免維護。可靠地人身安全保障。2.簡化城市電纜網絡系統,節省投資。3.戶外型、防塵、防潮、抗洪水、耐腐蝕,環境适應性強,組合靈活,進出線從二路到八路,能滿足各種接線要求。4.體積小、結構緊湊、外形美觀大方、安裝簡單,免維修,且有帶電顯示器,可帶短路指示器,可帶避雷器。5.占地小,高度低、外型美觀,能與周圍環境協調一緻;接線方案靈活多樣,安裝操作極爲方便。6.200A電纜頭可帶負荷插拔,同時具備隔離開關的功能,可安裝短路故障指示器,迅速确定故障位置。7.可以通過負荷開關或斷路器與電纜接頭的任意組合,提高了線路運行、維護和檢修時的靈活性,減少線路停電時間,提高供電可靠性。能代替部分環網櫃或開閉所,減少系統綜合造價。


标準及試驗

  1. 電纜分接箱外殼安裝Munse116G-117的标準用綠漆或按客戶要求顔色塗刷,符合ANSIC56.12.28标準。出廠前均通過了ASTMB117标準進行的1000小時,5%耐鹽酸腐蝕試驗;按ASTM3359标準進行的劃痕試驗;按ASTM4060标準進行的耐磨試驗;按ASTMD2794标準進行的沖撞試驗等。

  2. 所有的電纜接頭适用于交聯聚乙烯絕緣電纜。電纜接頭符合GB、IEC技術标準。美式電纜接頭200A肘型電纜插頭适用電纜标稱截面35-120mm?;600AT型電纜接頭适用于電纜标稱截面爲50-500mm?。歐式前、後接頭、π型頭适用于電纜标稱截面爲35-300m?。

産品分類

  按有無負荷開關分爲不帶開關型和帶開關型分支箱。

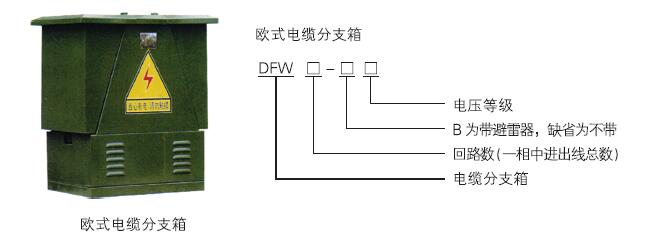

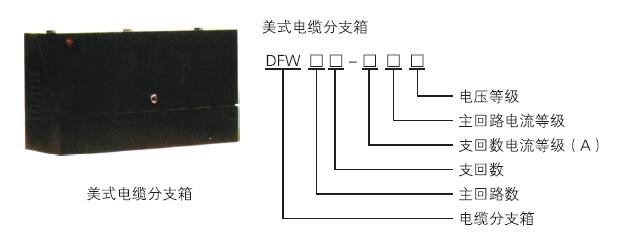

  按防護性能分爲美式和歐式分支箱。

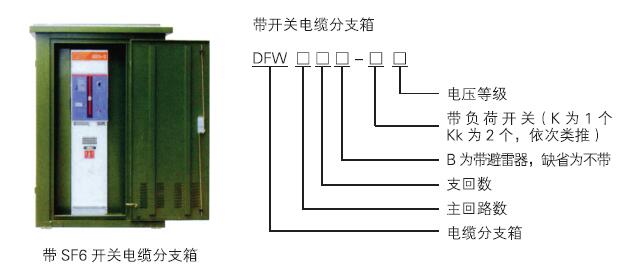

型号說明
