GGD交流低壓配電櫃


  變電所、工礦企業等電力用戶作爲交流50Hz,額定工作電壓380V,額定電流至3150A的配電系統中作爲動力,照明及配電設備的電能轉換、分配與控制之用。該産品分段能力高,額定短時耐受電流達50kA。線路方案靈活、組合方便、實用性強、結構新穎等特點。該産品是我國組裝式、固定面闆開關櫃的代表産品之一。

  本産品符合:GB7251《低壓成套開關設備和控制設備》、IEC60439《低壓成套開關設備和控制設備》等标準。

産品型号及含義


正常使用條件

  1. 環境溫度:-5℃~+40℃,24h内的平均溫度不高于+35℃。

  2. 海拔高度:2000m及以下。

  3. 相對濕度:在最高溫度爲+40℃時不超過50%,在較低溫度時允許有較大的相對濕度:(例如+20℃時爲90%)應考慮到由于溫度的變化可能會偶然産生凝露的影響。

  4. 設備安裝時與垂直面的傾斜度不超過5°。

  5. 設備應安裝在無劇烈震動和沖擊的地方,以及不足以使電器元件受到腐蝕的場所。

  注:用戶有特殊要求時可與本公司協商解決。

技術參數

  1. 主要技術參數


  2. 輔助電路方案

  輔助電路的設計分供用電方案和發電廠方案兩部分。

  3. 主母線

  額定電流在1500A及以下時采用單排銅母線。額定電流大于1500A時采用雙銅排母線。母線的搭接面均采用搪錫工藝處理。

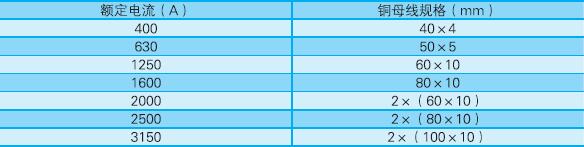

  3.1 水平母線選用


  3.2中性接地母線選用


電器元件選擇

  1. GGD櫃主要采用國内已能批量生産的電器元件。如DW17、DZ20、DW15等,櫃架斷路器也可選用DW45、CW1、AE、M、F等,塑殼斷路器選用DZ253、TM30、NS等國内外較先進的電器元件。

  2. HD138X和HS138BX型旋轉操作式開關是專爲滿足GGD櫃獨特結構的需要而設計的專用元件,它改變了機構的操作方式,保留了老産品的優點,是一種實用新型的電器元件。

  3. 如設計部門根據用戶需要,選用性能更優良,技術更先進的新型電器元件時,因GGD櫃具有良好的安裝靈活性,一般不會因更新電器元件造成制造和安裝方面的困難。

  4. 爲進一步提高電路的動穩定能力,GGD櫃的母線支撐采用專用的ZMJ型組合式母線夾和絕緣支撐。母線夾由高強度、高阻燃型PPO複合材料熱塑成型,絕緣強度高、自熄性能好,結構獨特,隻需調整積木式間塊即可方便地組合成單母線或雙母線夾。絕緣支撐是套筒式模壓結構,成本低、強度高、解決了老産品爬電距離不夠的缺陷。

結構特點

  1. GGD型交流低壓配電成套開關設備的櫃體采用通用櫃的形式,框架用C型材組裝而成,框架零件及專用配套零件由本公司生産配套供貨,以保證櫃體的精度和質量。通用系數高。部件按模塊原理設計,并有20模數的安裝孔,通用系數高。可以使工廠實現預生産。即縮短了生産制造周期,也提高了工作效率。

  2. GGD櫃設計時充分考慮到櫃體運行中的散熱問題。在櫃體上下兩端均有不同數量的散熱槽孔,當櫃内電器元件發熱時,熱量上升,通過上槽孔排出,而冷風不斷的由下端槽孔補充進櫃,使密封的櫃體自上而下形成一個自然通風道,達到散熱的目的。

  3. GGD櫃按照現代工業産品造型設計的要求,采用黃金分割比的方法設計櫃體外形和各部分的分割尺寸,使整櫃美觀大方。

  4. 櫃門用轉軸式活動鉸鏈與構架相連,安裝、拆卸方便。門的折邊外均嵌有一根山型橡塑條,關門時門與框架之間的嵌條有一定的圧縮行程,能防止門與櫃體直接碰撞,也提高了門的防護等級。

  5. 裝有電器元件的儀表門用多股軟銅線與框架相連。櫃内的安裝件與框架間用滾花墊圈連接,整櫃構成完整地接地保護系統。

  6. 櫃體表面采用高壓靜電噴塑粉工藝處理。具有附着力強,質感好。整櫃呈亞光色調,避免了眩光效應,給值班人員創造了較舒适的視覺環境。

  7. 櫃體的頂蓋在需要時可拆除,便于現場母線的裝配和調整,櫃頂的四角裝有吊環,用于起吊和裝運。

  8. 櫃體的防護等級爲IP30,用戶也可根據使用環境的要求在IP20~P40之間選擇。

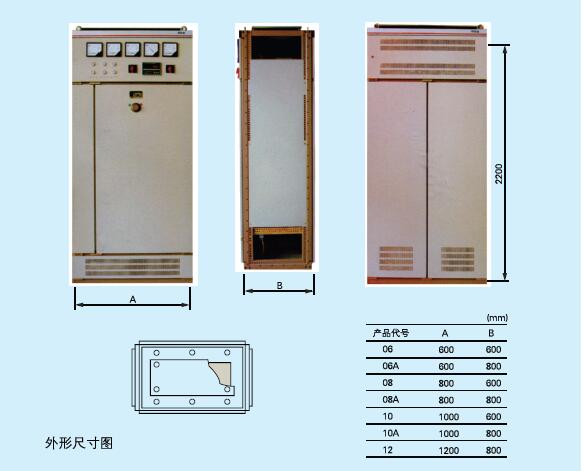

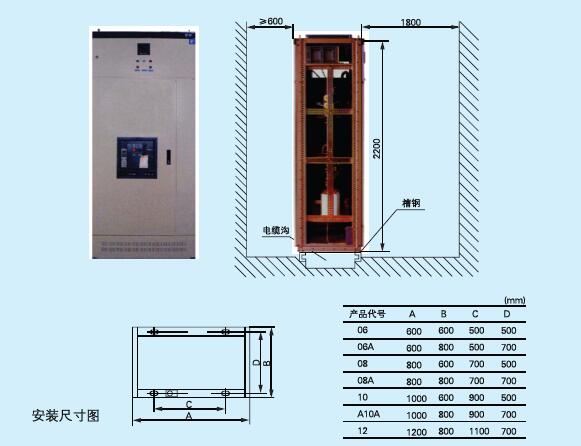

外形尺寸及安裝尺寸
